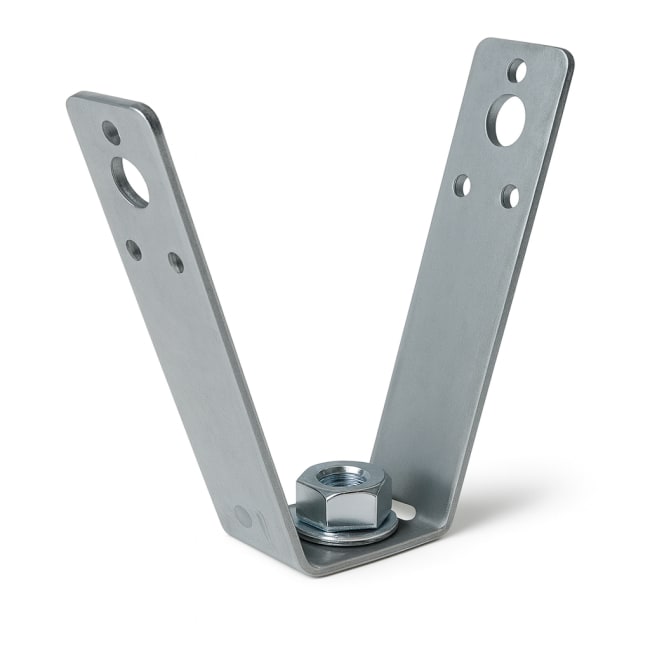

Trapeshenger for korrugerte takplater elforsinket

Bruksområde
For oppheng av rør, ventilasjonskanaler eller annet utstyr til undertak eller himlinger av metall, for eksempel trapes-/ eller korrugerte plater. Ved større laster, bør denne fordeles jevnt over flere hengere. F. eks ved å benytte en montasjeskinne. Individuell last pr henger bør ikke overstige opptredene last som fra et DN 50 vannfylt stålrør. Ca 18 kg ved klammeravstand på ca. 3,1 m. Oppheng av flere rør til en slik skinneprofil er dermed ikke tillatt under slike forhold. Type RM 8 og RM 10 tillater etterfølgende høydejustering. den roterende mutter med serrat er sikkert låst for å forhindre at applikasjonen løsner utilsiktet. Type MS har et lydabsorberende element. Leveres komplett formontert (se tegning). Type M8 og M10 med naglemutter.

Nominell last
Maksimal last type standard: 0,8 kN, og 0,3 kN for type MS

Godkjennelse
Type M8 for sprinkleranlegg ihht Vds Standard: VdS G4820032. Type MS (med lydabsorberende element) er ikke godkjent for sprinkleranlegg. FM applikasjoner krever aksept fra assurandør.

Materiale
Stålbånd 25 x 2,5 mm, elforsinket

Merk
Maksimal rørdimensjon innenfor sprinkler: DN 50.

Montering
For horisontal hulltagning i trapes-/korrugert takplate, anbefaler vi at man benytter lokketang type LOT 3, og bolter M8 x 100 mm. Installasjon iht VdS krever at det benyttes låsemutter. Dette gjelder også dersom dynamiske laster er opptredende. Blindnagler eller plateskruer er ikke tillatt ved sprinkler-installasjoner.
