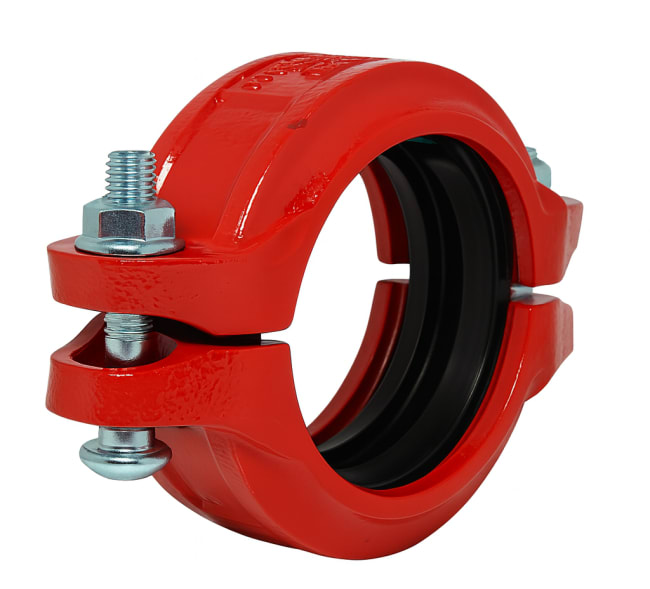

Kupling fleksibel malt
En kupling som er konstruert for mekanisk skjøting av rillede rør. Kuplingen gir en fleksibel rørskjøt, og er derfor beregnet brukt på varme- og kjøleanlegg der ekspansjon eller kontraksjon vil forekomme.
Bruksområde
En kupling som er konstruert for mekanisk skjøting av rillede rør. Kuplingen gir en fleksibel rørskjøt, og er derfor beregnet brukt på varme- og kjøleanlegg der ekspansjon eller kontraksjon vil forekomme.
Godkjennelse
Sprinklergodkjent iht FM 1920 og UL 213
Materiale
Pakning: EPDM iht ISO 6182
Bolt og mutter: Karbonstål, elektroforsinket iht ASTM A183 / ISO 898
Montering
For at noe av ekspansjonen i forbindelse med varmeanlegg skal kunne tas oppi den fleksible kuplingen, må rørene ‘’trekkes’’ fra hverandre før kuplingenstrammes til. Deretter strammes kuplingsboltene. Kruge Dryppfri smøremiddel NRF 9251503 skal benyttes før pakningen tres pårørendene. Det skal være maksimalt 1 meter fra rørskjøt / kupling til oppheng. Dette gjelder kun fleksible kuplinger.
Teknisk data
Temperaturområde: - 34°C til + 90°C
Test temperatur maks: 110°C
Maks tillatt arbeidstrykk: 21 bar
Testtrykk på fabrikk: 84 bar
Rilledimensjon i henhold til AWWA C-606
Teknisk tabell
| Tallene for aksial forskyvning og avbøyning viser maksimal tillatt bevegelse i hver rørskjøt ved standard valset rille. Tallene for standard skjært rille kan dobles. Disse tallene er maksimumsverdier; for konstruksjon- og installasjonsformål må disse tallene bli redusert med: 50% for DN20 – DN90; 25% for DN100 og større. |
| Materiale | Støpejern |
| Overflate | Rødmalt (RAL3000) |
| Salgsenhet | STK |
