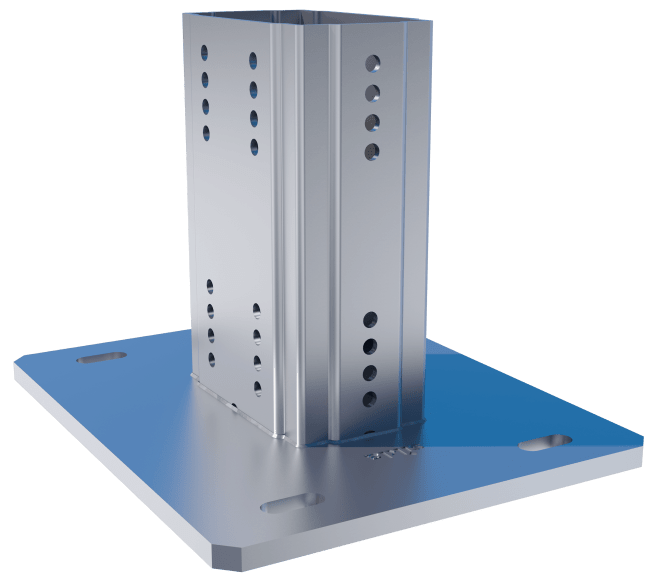

Endefeste WBD F 100/160

Festeplate sveiset til firkant F 100/160.

Bruksområde
Endefeste WBD F 100 er ideell når man skal lage en bærende konstruksjon som skal forankres til vegg eller gulv, eller når man skal lage tverrbjelke med Bjelke F 100. I tillegg til direkte forankring til bygningsdelen, ulike festeplater muliggjør direkte anslutning til bjelker med ulike flensebredder.

Montering
Avhengig av situasjon, men ulike alternativer anbefales:

a) Festes til bygningsdeler med 4 stk M12, respektive M16 ekspansjonsbolter, eller annet festeelement med tilsvarende uttrekksverdier.

b) Som en friksjonsforbindelse til andre stålbjelker med flens (flensebredde 80 - 300 mm) med Montasjesett P2, P3 eller respektive bjelkeklammer.

c) Som en integrert del til Simotec system 100 eller system 120 med Laskeplate FV 100/120. Bjelkeprofil TP F 100/160 monteres på Endfeste WBD F 100/160 med 8 stk skruer Formlock FLS F, der 4 stk skrues inn på en side og 4 stk skrues inn på motsatt side.
