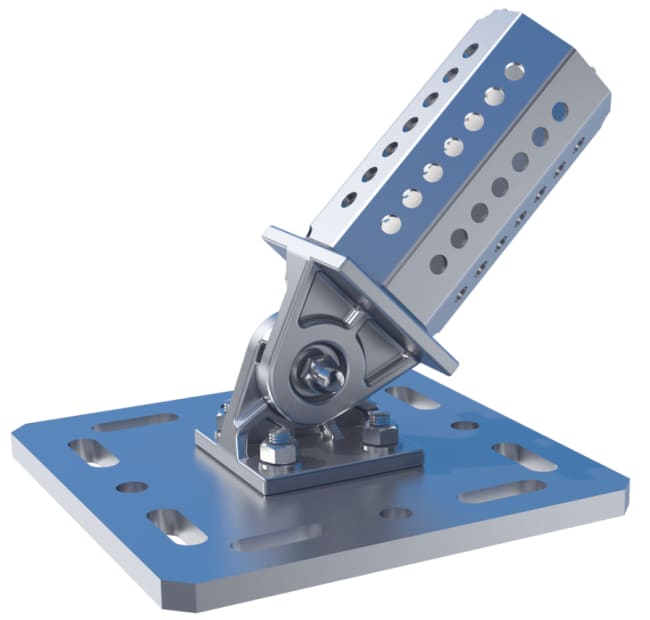

Endefeste, leddet GE F - ST F 80

Endefeste GE F - ST F 80 og fotplate er formontert.

Bruksområde
Et leddet anslutningselement med en variabel vinkel α mellom 25° og 155°. Brukes primært som avstivningsstag i siFramo systemet, både til vertikal og horisontal avstivning.

Montering
Festes til bygningsdeler med 4 stk M12 ekspansjonsbolter, eller annet festeelement med tilsvarende uttrekksverdier. Til andre stålbjelker med flens benyttes Montasjesett P2. Bjelkeprofil TP F 80 tres på den åttekantede adapteren, og festes med 4 stk skruer Formlock FLS F.

Tabellen under kanbenyttes til å finne lengden på denne bjelkeprofilen. Når ønsket vinkel er oppnådd, trekkes skruene til med 40 Nm. Ved å løsne skrueforbindelsen mellom Endefeste og Forplaten, kan Endefestevris 90°.
