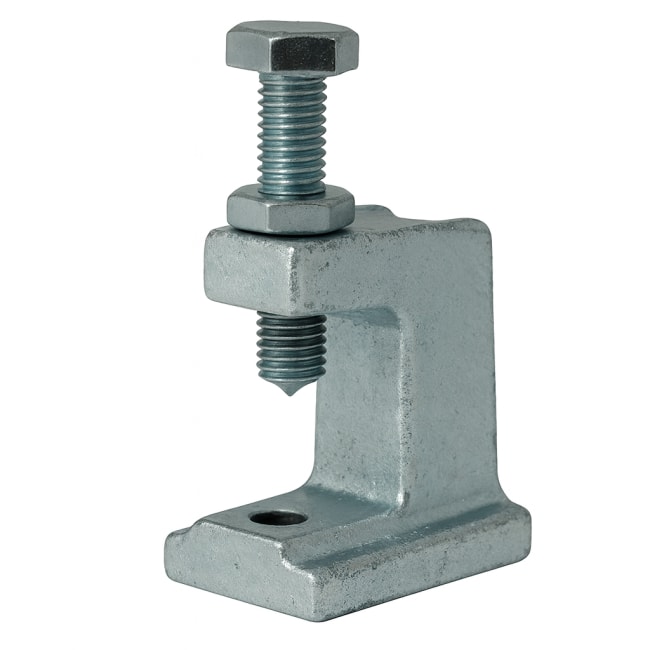

Bjelkeklammer TCS 1

Bruksområde
Bjelkeklammer TCS 1 er en "heavy duty" montasjedel, som i kombinasjon med settskruer (M8 opp til M16) benyttes ved montasje av rør, kanaler og annet utstyr til stålbjelker (T-, I -, H- og U-profiler). Bjelkeklammer TCS 1 kan pga profilen i foten, skyves inn i montasjeskinner i System 41.

Materiale
Stål, syrefast

Merk
Les relevant montasjeinstruksjon før start.

Montering
Trekk til spennskruen først for hånd. Trekk deretter til med fastnøkkel el, ihht montasjebeskrivelsen for type bjelkeklammer. Den herdede spissen vil penetrere materialet i stålbjelken og sikrer således en sikker forbindelse. Trekk til låsmutteren til slutt.

Teknisk data
Arbeidslast. 5,0 kN. Oppgitt arbeidslast gjelder kun nye bjelkeklammer, og festet til stålbjelker som ikke er deformert.
